机器视觉光源
机器视觉光源
紫外光源

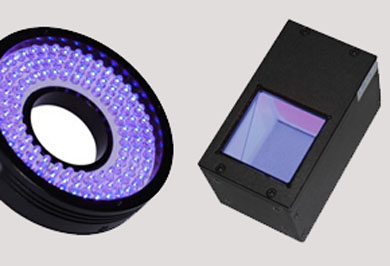

紫外光源 由颗粒或贴片LED阵列组成,具有更高的稳定性.应用于金属裂痕、裂纹检测及医疗测量和生物统计安全性检测,液压检漏等领域.可选波长365nm／385nm. 紫外光源应用领域： 1.检测金属表面细微划痕 2.验钞防伪检测,烟盒防伪检测 3.UV固化油墨 4.烟盒防伪检测。
机器视觉光源

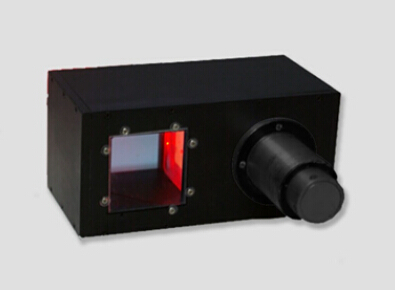

同轴平行光源
同轴平行光源 由大功率高亮LED灯发光散射光经过菲涅尔透镜组合,形成平行效果，其光线能以同样的角度到达任何物体的表面；适合于光洁平面的缺陷检测，颜色分别有：红、绿、蓝、白、紫外395nm等颜色。 同轴平行光源应用领域： 1.适合检测表面划伤， 2.光盘划痕缺陷的检测。 3.玻璃伤痕和污点的检测。 4.雕刻字符识别。 5.苹果ipod、ipad及iphone等表面轻微划痕等
机器视觉光源

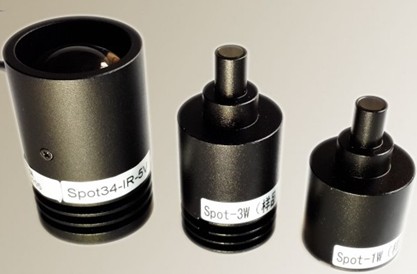

点光源
点光源(XW-Spot系列) 配合同轴镜头使用，1W/3W LED点光源。适合液晶设备行业COG、ACF、FOG、FPC等对位系统的照明。可以提供紫外、蓝、绿、黄、红、白多种颜色。 点光源特点： ●大功率LED灯，发光强度高，体积小巧，方便安装 ●光纤卤素灯替代产品，适合配合镜头使用的同轴光源 ●高效散热装置，有效提高光源使用寿命 点光源应用领域： 1.定位MARK点 2.检测芯片 3.扫描图像 4.检测LCD面板 5.检测产品表面裂缝
机器视觉光源
大功率环形光源

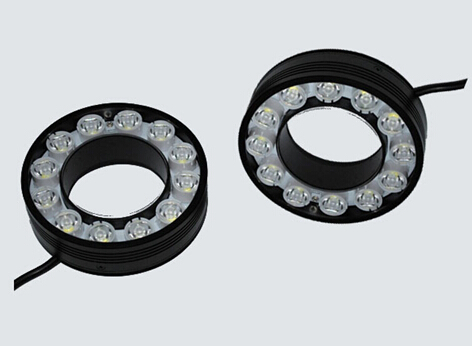

大功率环形光源 由大功率LED阵列而成,均匀性好,亮度高;可以实现远距离高亮度照明，适合大区域照明使用，弥补了小颗粒LED光源亮度欠佳的问题.应用在机器零件尺寸的测量、电子元件、IC的外形检测等行业。 大功率环形光源应用领域： 1.电子元件检测 2.IC的外形检测 3.医疗行业检测。 4.远距离拍摄照明。 5.高速运动拍摄照明。
机器视觉光源
圆顶漫射光源

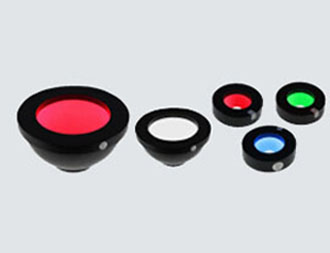

圆顶漫射光源 具有球积分效果的半壁内壁，光线均匀，适用于曲面、表面光泽的被测物体;可根据需求，实现多色混合照明。 圆顶漫射光源应用领域： 1.反光物体表面检测 2.表面不平整缺陷检测 3.IC管脚检测 4.烟盒印刷检测 5.手机按键字符检测
机器视觉光源

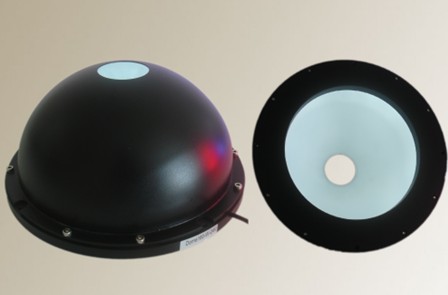

球积分光源
球积分光源(XW-Demo系列) 被拍摄物体的上方通过半圆球形的反射，使物体表面得到均匀的照明，对表面凸凹、形状复杂的物体能起到均匀照射的目的。 穹顶光源用于检测有凹凸项的表面检测，实现全空间区域的漫射光照明，对于凹凸不明的表面可以起到很好的照明作用。 其中Dome200-RGB-12V规格的光源，在单个穹顶光源中同时提供红绿蓝三种颜色，可以单独控制每种颜色的亮度，也可以配合数字光源控制器，按比例将三种颜色混合输出。 球积分光源特点：
机器视觉光源
四边条形光源

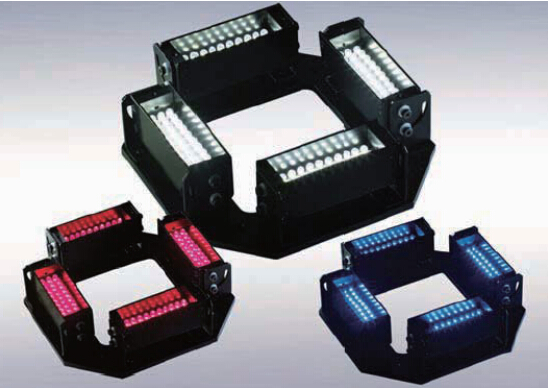

四边条形光源(XW-BAQ系列) 由4组高强度条形LED编排。2.直接或倾斜照明，照明角度可调节。 四边条形光源应用领域： 1.PCB基板检测 2.显微镜照明 3.LC元件检测 4.焊锡检查 5.Mark点定位 6.包装条码照明 四边条形光源命名方式： 四边条形光源应用： 四边条形光源照射方式： 四边条形光源选型表：
机器视觉光源
平行背光源

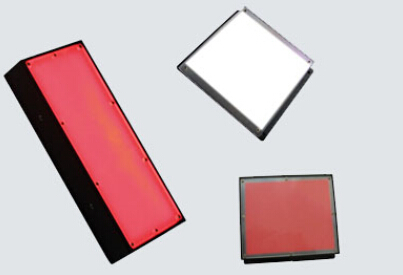

平行背光源 是一种面发光光源，能够有效改善背光的平行度，消除因光线不平行造成的“虚边”现象，使图像里被测物体边缘对比度更高，极大的方便了图像处理软件的识别，提高测量精度，通常用于外形轮廓的检测。 平行背光源应用领域： 1.外形轮廓测量。 2.加工尺寸测量。 3.玻璃瓶破损、异物检测。 4.透明物体表面划痕、污渍或内部异物、破损等检测。
机器视觉光源

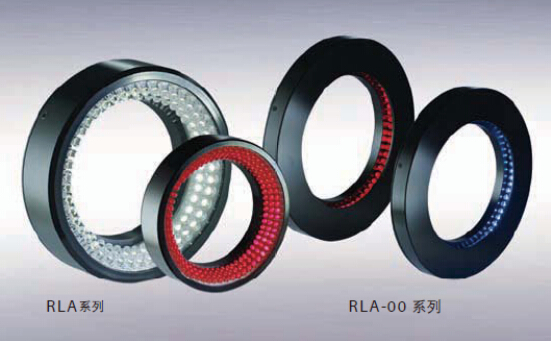

低角度环形光源
低角度环形光源(XW-RLA系列) 由低角度暗视野照明配置使得反射*小化;2.是不均匀表面成像的理想选择，如凸起和表面缺陷检测等. 零角度环形光源：RLA-00系列 ●间接水平360度内直径照明 ●短WD测试物体时使用 低角度环形光源应用领域： 1.检测IC芯片上的印刷字符 2.检测电路板上的元件 3.检测颜料容器的底部 4.检测标签 5.检测液晶玻璃基板的标记 6.检测板装药缺片和颗粒破损 7.检测轴承表面损伤 低角度环形光源命名方式
机器视觉光源

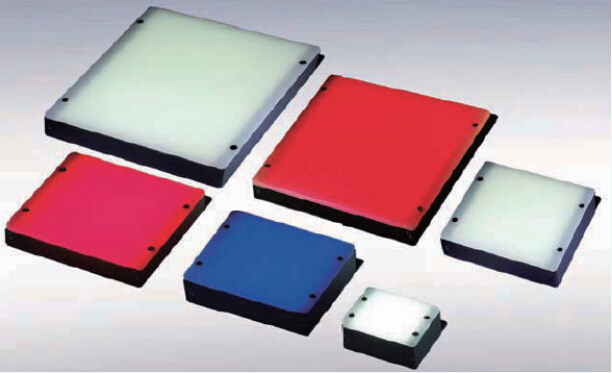

底部背光源
底部背光源 (XW-FL系列)由超薄底盘(10mm或15mm)中的密集布置芯片LED,2.提供漫射区照明。 底部背光源应用领域： 1.机械零件尺寸测量 2.电子元件、IC的外型检测 3.胶片污点检测 4.透明物体划痕检测 底部背光源命名方式： 底部背光源应用： 底部背光源照射方式： 底部背光源选型表：
机器视觉光源

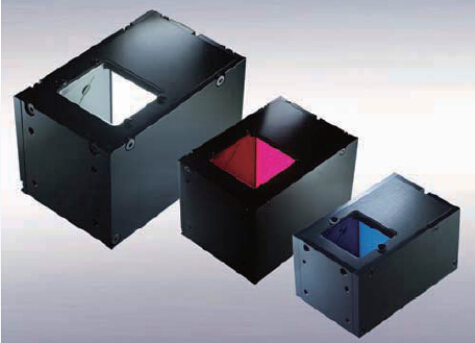

同轴光源
同轴光源 (XW-CX系列)是一款非常均匀的模拟同轴照明;2.设计与远心系列镜头以及无内置同轴照明的其他镜头使用。 同轴光源应用领域: 1.高反光表面的划伤检测 2.芯片和硅晶片的破损检测 3.Mark点定位 4.包装条码识别 5.激光大标字符、二维码识别 同轴光源命名方式： 同轴光源应用： 同轴光源照射方式： 同轴光源选型表：
机器视觉光源
环形光源

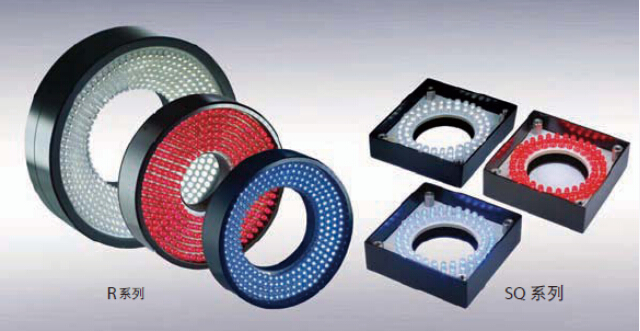

环形光源(XW-R系列) 由高强度、均匀、直接、明视野360度照明；2.应用各种标准LED照明。 方形环形光源：XW-SQ系列 ●环状照明，LED垂直安装在方形底盘的平面基底上。 应用领域： 1.PCB基板检测 2.IC元件检测 3.显微镜照明 4.液晶校正 5.塑胶容器检测 6.集成电路印字检查 7.通用外观检测 环形光源命名方式： 环形光源应用： 环形光源照射方式： 环形光源选型表：
机器视觉光源

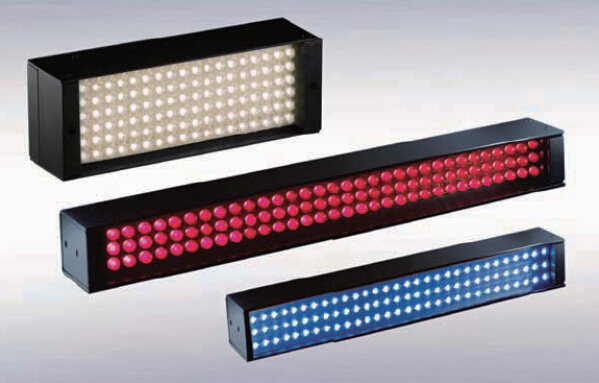

条形光源
条形光源(XW-BA系列) 高强度LED阵列;2.无论是直接照明还是倾斜照明，都可以以任何角度打向物体表面. 条形光源应用领域： 1.金属表面检查 2.图像扫描 3.表面裂缝检测 4.ＬＣＤ面板检测等 条形光源命名方式： 条形光源应用： 条形光源照射方式： 条形光源选型表：
机器视觉光源
无阴影光源

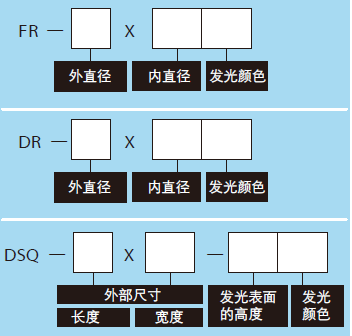

无阴影环形光源：XW-FR系列 ●漫射无阴影照明*发光表面的最柔和均匀的光线 无阴影低角度环形光源：XW-DR系列 ●无阴影低角度LED照明，产生漫射柔和光 ●是反光表面缺陷或边缘检测的理想选择 方形无阴影低角度光源：XW-DSQ系列 ●漫射照明，最适合方形物体，如BGA&QFP应用 应用领域： 1.检测烟盒表面 2.检测集成电路料带 3.检测集成电路的管脚字符 4.检测金属表面划伤检测 无阴影光源命名方式： 无阴影光源照射方式
机器视觉光源
线扫光源

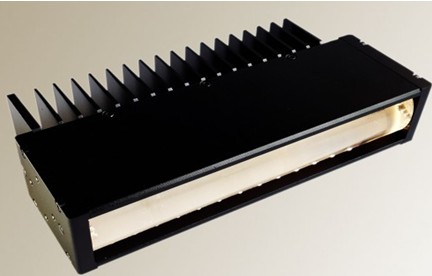

线扫光源(XW-Line系列) 是一款超高亮度及均匀性线扫光源;配合线扫相机使用;适合高速连续流水线作业使用. 线扫光源产品特点： ●超高亮度 ●透镜聚光 ●适合流水线连续作业测试 线扫光源应用领域： 薄膜、玻璃等表面破损或内部杂质的检测 线扫光源选型表： 型号 颜色 参数 尺寸 XW-Line100H-W-24V 白色 24V/8.4W 1 XW-Line200H-W-24V 白色 24V/16.8W 2 XW-Line300H-W-
机器视觉光源
机器视觉光源
环形、条形、同轴、背光等机器视觉光源，提供稳定均匀的照明。
